1.博世力士乐VF链板输送线

2.博世力士乐TS输送线

BOSCH REXROTH博世力士乐输送系统:

VarioFlow 参数：

VarioFlow 输送系统主要应用于食品和包装工业，拥有洁净的解决 方案、成本低、设计自由度高、对各种要求都有相应的链板；主要应 用于食品和包装工业。
输送速度：5 至 66m/min
链板宽度：80-320mm
应用：医药工业、食品工业、化妆品工业、包装工业

VarioFlow 这种新的力士乐链板输送系 统具明显的优点：它在拥有比常规链板 输送系统更好的技术性能的同时经济性 更好。 由于链板特别稳定，所以VarioFlow 的链板拉力可达 1250 N (防静电款式： Fmax = 400 N ! )。由于链板表面几乎完全 封闭，所以即使是很小的部件也能顺利 输送。利用力士乐齐全的链板产品系列 能够方便地完成不同的输送任务。 VarioFlow 是一种适用于多种应用范围 的经济型输送系统。65 mm 和 90 mm 两种链板宽度适用于不同的应用：从机 械制造业、电子工业到化妆品行业随处 可用。

VarioFlow 极为优异的特性之一是可随时 根据具体的任务要求快速方便地进行调 整。甚至对于那些其他输送段难以应付 的复杂输送要求，VarioFlow 也能轻松自 如地完成任务。因此，在现场对特定的 输送任务进行调整时，大多数情况下只 需替换某些组件如链板或摩擦条即可。 在输送设备的规划阶段，利用规划设计 软件 MTpro 和 BKBsoft 即可对输送设备 进行详细的规划 (F29-2, 10-27)。预装 配的组件使搭建工作更加简单快捷和轻 松自如：所有部件都为模块化结构，而 且相互协调一致。规划设计软件 MTpro 和 BKBsoft 借助于集成的零件清单能够 计算出所需的驱动功率以及在运行中产 生的力和转矩。

无论是水平输送还是垂直输送，选择范 围宽广的标准化弯道和弯轮为设备规划 和实施提供了保障。

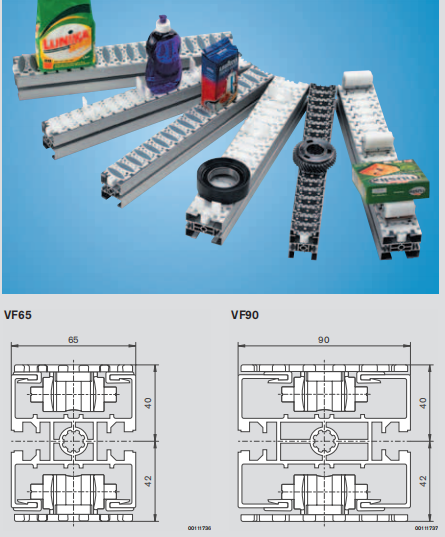

金属工件、电子零件、化妆品：不同的 产品要求不同的链板类型。VarioFlow 有 下列各种类型任意选择：

– 平链板

– ESD 平链板

– 挡板链

– 钢顶板链

– 静摩擦链板

– 堆积滚子链

– 滚子挡板链 ø20, …ø35

– 通用链

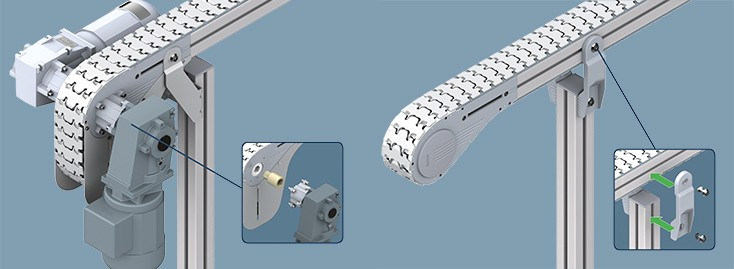

除配置垂直和水平弯道、弯轮、侧导向 和型材的输送段采用模块结构之外，驱 动方案同样也是模块化结构：具有不同 速度的驱动方案均为紧凑的结构，并且 都配置过载保护联轴器。带集成变频器 的电机能够在现场针对您的专门要求对 输送速度进行无级调整

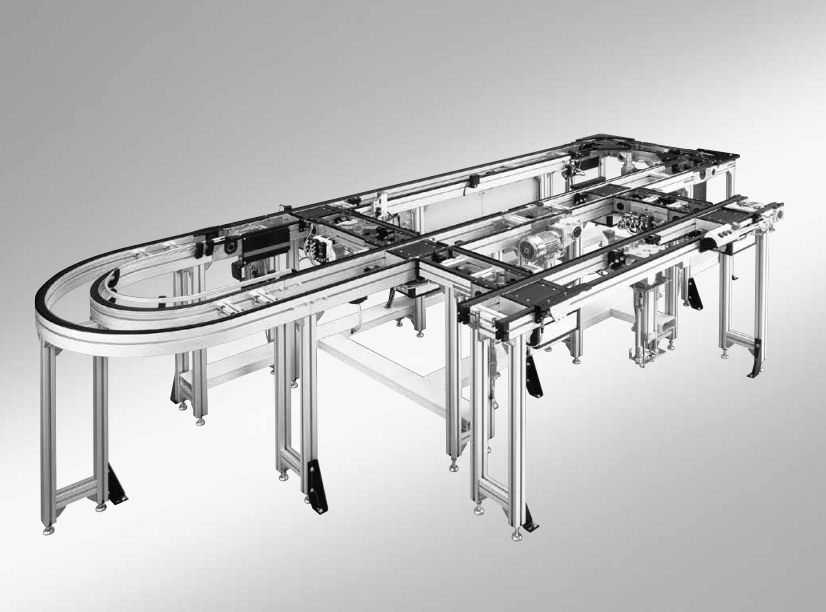

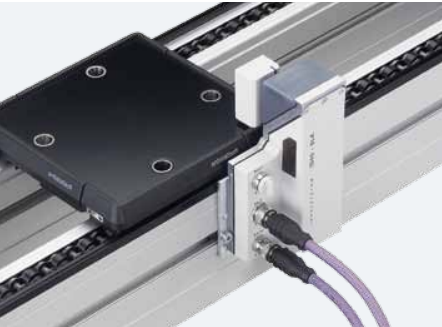

TS输送线参数：

工件托盘重量：至 100kg
工件托盘规格：160*160mm 至 1040*800mm
应用：电气产品、电子产品、通讯产品、精密机械、汽车零部件

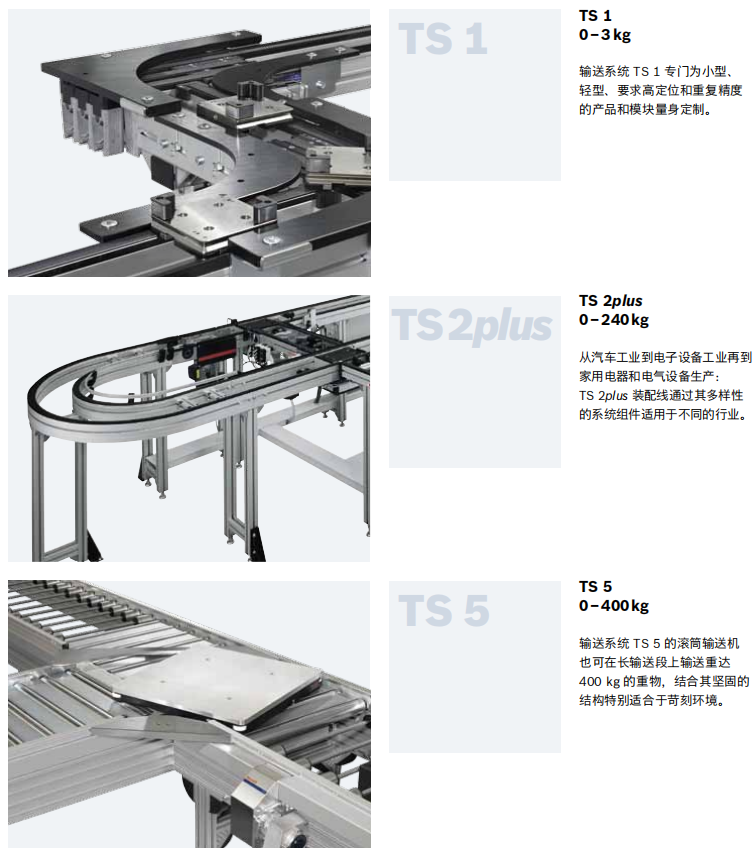

输送系统 TS4plus
输送系统 TS4plus 可靠输送重达 250kg 的工件，主要应用于大工件和 重工件的生产加工，是汽车工业、汽车零部件供应工业、家用电器工 业、和消费品电子工业中的**选择。
特点：根据客户要求进行规划设计；坚固的系统；通用的工件托盘 工件托盘重量：至 250kg
工件托盘规格：443*443mm 至 1243*1243mm
应用：电气产品、电子产品、汽车零部件供应商、汽车制造业、家用 电器

输送系统 TS5
输送系统 TS5 输送的负荷** 300kg，这是一种给您带来决定性优势 的输送系统，能是您很快在日常生产中获益。主要应用于大工件和重 工件的生产加工
特点：模块化；免维护的主轴驱动设计，更高的使用率；创新的设计 满足多功能需求；
工件托盘重量：至 300kg
工件托盘规格：边长在 455mm 指 1240mm 之间
应用：电气产品、电子产品、汽车制造业、汽车零部件供应商、家用 电器、采暖工业
